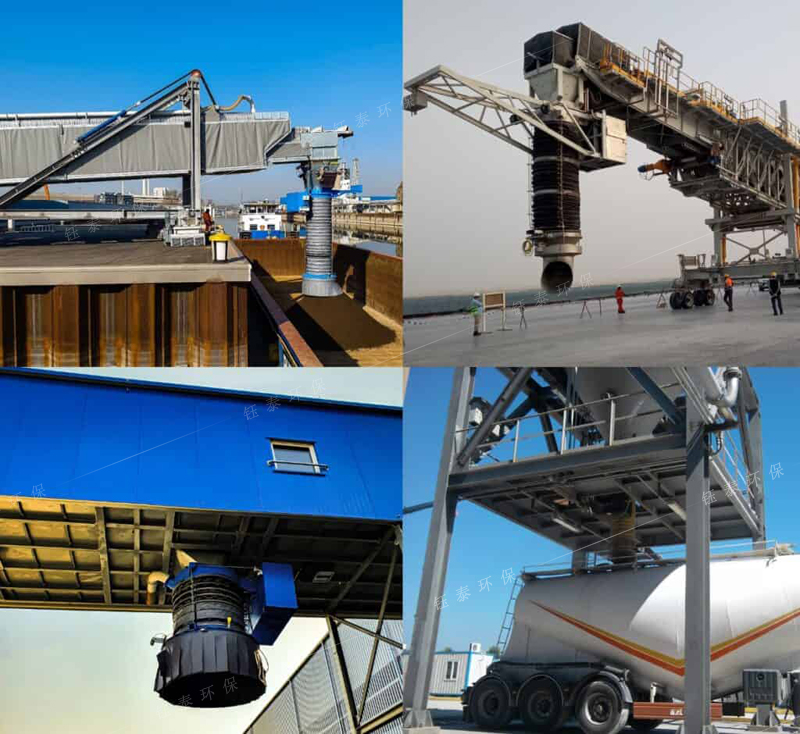

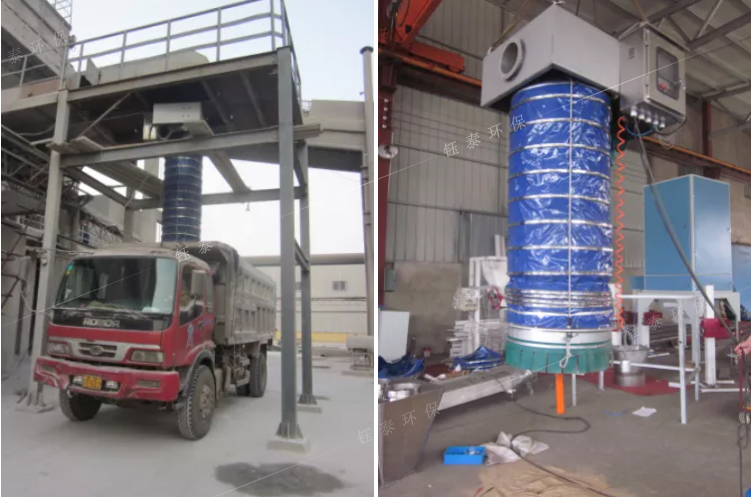

智能化無塵裝車伸縮溜筒

　　一鍵開啟自動裝車，粉塵無外溢是智能化無塵裝車伸縮溜筒的亮點，為了使無塵裝車伸縮溜筒具有除塵功能，關鍵是在溜筒出口處布置吸塵點。無塵裝車溜筒的主體由多節溜管采用吊帶式緊固連接構成，溜筒外部安裝由鋼圈支撐的帆布防塵罩，溜筒外壁與溜筒外部的防塵罩之間的通道形成吸塵腔。溜筒出口處安裝由多層帆布裙構成的吸塵罩。吸塵氣流通過除塵管網與布置在附近的除塵器相連接，形成無塵裝車機獨立的除塵系統。新型溜筒是針對無塵裝車系統作的實際工況而設計的，有效解決垂直可伸縮溜管在出口處布置負壓吸塵點的技術和工藝難題。

無塵裝車伸縮溜筒的結構

　　智能化無塵裝車溜筒由內外兩層構成：內層為由多節嵌套式溜管組成的溜筒主體；外層為用鋼圈骨架支撐的防塵罩。內層各節溜管采用鋼鏈連接。各節溜管互相搭接嵌套，溜管依靠管體上的滑動導槽實現定向滑動，在驅動電機卷動鋼絲繩的提升作用下實現溜筒豎直升降、伸縮。

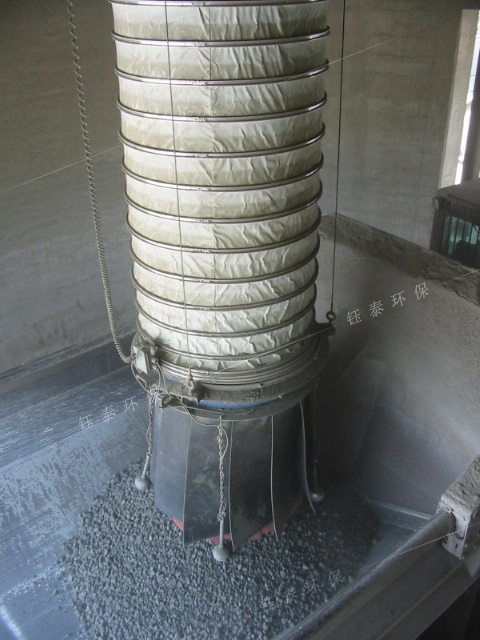

無塵裝車伸縮溜筒外設負壓吸塵通道及吸塵罩

　　溜筒外部是用鋼圈骨架支撐的防塵罩，裝車機在工作時，使物料與溜筒出料口之間形成相對密閉的空間，形成吸塵點。溜筒出口處的吸塵點、溜筒吸塵腔、臂架除塵管網和除塵器等構成裝車機獨立的除塵系統。在除塵器離心風機的驅動下，在溜筒出口處的吸塵點形成足夠的空氣流量和負壓，實現負壓吸塵的目的。

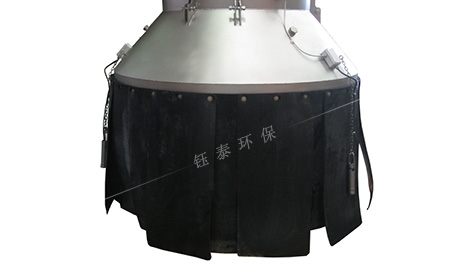

　　溜筒出口處的吸塵罩為多層結構，內層為由皮帶膠組成的耐磨性能好、有一定相對硬度且具柔性的圍裙。皮帶膠圍裙主要用于緩解高速物料帶來的沖擊，緩沖高速氣流帶來的粉塵急速擴散。吸塵罩的皮帶膠圍裙也起支撐作用，可以避免由于負壓作用，外層帆布裙被吸扁，碰到料位檢測裝置導致誤報信號或者在溜筒出料口干擾物料流動。吸塵罩外層為雙重帆布圍裙，帆布裙的內層長度需比皮帶膠圍裙大，需完全罩住皮帶膠圍裙。帆布裙外層比內層略大，需覆蓋住溜筒出口處的物料。雙重結構主要用于控制粉塵外揚及外部風力作用將粉塵揚起擴散。整個吸塵罩在物料面和溜筒出口間構成一個相對密閉的空間，防止粉塵外溢。

溜筒料位感應裝置及自動伸縮控制

　　在溜筒出口處對稱安裝料位感應裝置，控制溜筒出口與物料面的距離，依靠安裝在裝車機平臺的電機驅動卷筒拉放鋼絲繩，從而實現溜筒的升降。所有控制回路采用雙回路結構，確保控制的穩定性。編寫裝車機的PLC控制程序，實現自動控制溜筒的升降。
